全國服務熱線B&C 二氧化氯傳感器(電極） SZ283 安裝使用說明書
目 錄一、 電極SZ283簡介 二、 每套傳感的標準組件 三、 標準組件外型和尺寸 四、 安裝
五、 YZ60-B 在線檢測儀表功能 六、 化學校正 七、 維護
意大利匹磁 二氧化氯傳感器SZ283電極
B&C匹磁SZ283 是一款先進的恒壓電極式二氧化氯傳感器， 具有靈敏度高、 信號響應迅速和使用維護簡單等諸多優點。 它搭配定制的 YZ60-X 系列在線儀表使用時， 能做到測量準確和性能穩定， 即使在城市自來水管網末端 CLO 2 濃度低于 0. 1ppm 的條件下也具有良好的表現。
與膜電極相比 SZ283 優勢明顯， 它通過兩個裸露在水中的鉑金環感應信號， 無須加注電解液或更換膜片， 更不會出現水中雜物輕易堵塞膜片而無法測量的情況。
二、傳感器及配套組件
1、 SZ283 恒壓電極 一支
2、 YZ60-B 在線檢測儀表 一臺
3、 YZ61-B 恒流器 一個
4、 YZ62-B 支架底板 一個
5、 YZ63-B 溫度傳感器（PT100） 一支
6、 附件： 進出水軟管各一米、 配套螺栓、 說明書等
注： 出廠時已將恒流器和底板固定在一起
三、標準組件外型和尺寸
1、SZ283 恒壓電極 長度 110mm 直徑 12mm 線纜 3m

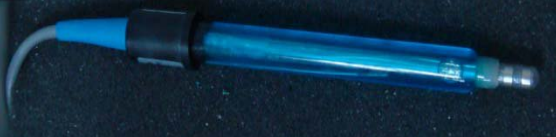

SZ283 恒壓電極（圖1） |

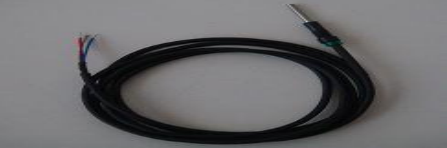

YZ63-B 溫度傳感器（圖2） |

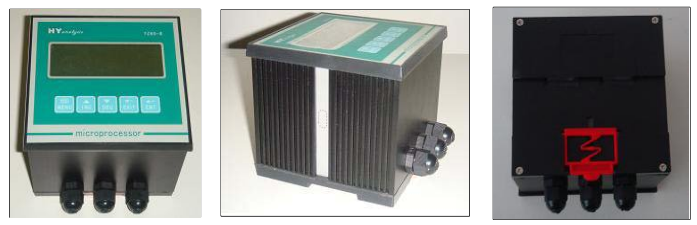

YZ60-B在線測控儀實物正、側、底面（圖3）
YZ60-B 面板 長： 115mm YZ60-B 面板寬： 111cm YZ60-B 高： 95cm
柜裝開孔尺寸 長： 111mm 寬： 107cm
4、 YZ61-B 單孔座恒流器
 圖 4（YZ61-B 恒流器尺寸和實物） 尺寸（單位： mm）
|
 |

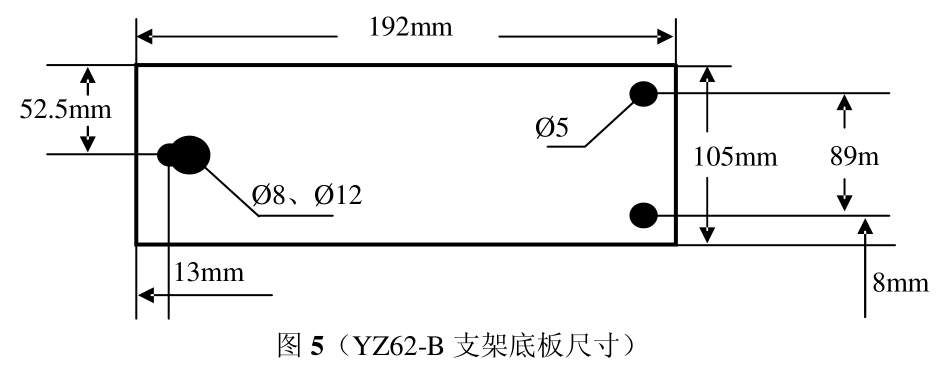

5、YZ62-B 支架底板
意大利匹磁 二氧化氯傳感器SZ283電極
四、安裝
圖 6（安裝完好的一套傳感器）
1.1、 在方便取水的地方找一處合適的墻面， 安裝好固定支架底板的螺栓；
1.2、 將出廠時固定好的恒流器和底板安裝到墻上；
1.3、 水樣水管安裝
本說明書稱被測水為源水， 源水經管道流入恒流器， 恒流器中的水稱為取樣水。 源水與取樣水之間的管道一般有兩種安裝方法： 一種為“循環管道法”， 一種為“直通管道法”， 如圖 7、 圖 8 所示。

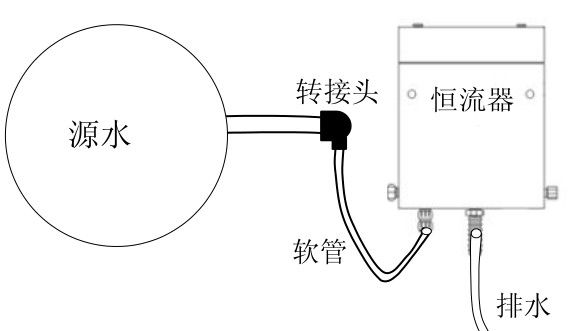

 圖7 直通管道法 |

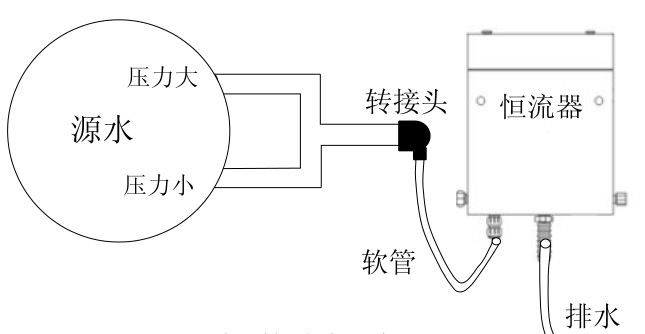

 圖8 循環管道法 |
直通管道法取樣水處 CLO 2 含量不一定和源水中 CLO2含量相同， 因為恒流器中通過的水流很小， 管道較粗較長時源水到取樣水之間很可能有較長的延遲時間； 循環管道法則避免了管道中的水只能從小流量的恒流器中通過， 取樣水能夠在較短的時間反應出源水中的 clo 2 的含量， 只是在三通后端需安裝一個調節開關以保持恒流器水流的最小壓力。
按如圖 8或圖 7 所示方法安裝水樣水管， 排水管必須垂直向下， 無背壓排放 。 進水要求：壓力 0.2~1Pa， 流速 10~30 升/小時， 進水溫度 0~50℃。注意： 安裝好管道后用軟管將進水口轉接頭和恒流器連接起來前， 先放流一段時間， 這樣可以將管道中的雜物排出， 以免堵塞恒流器。 如果水樣中有較大的顆粒（100u 以上）， 務必在水樣進水管上加裝有效的過濾器。
1.4、 安裝溫度傳感器 PT100
YZ63-B 是特殊定制的溫度探頭， 剛好可以和橫流器入水口上方 8mm 的鏍孔對應。將其放入后擰緊， 這樣 PT100 的低部正好可以感應被測水溫。
1.5、 SZ283 恒壓電極安裝
傳感器必須在恒流器連續有水的情況下才可以將插入恒流器孔座中， 并保證 SZ283一直浸沒在水樣中。 如果恒流器長時間失水， 必須將其取出， 用自帶的膠護套套好， 膠護套中如果沒有保護液則應裝入蒸餾水。 正因如此， 安裝完畢后膠護套及其中的液體不能輕易扔掉。
微微地調節恒流器 YZ61-B 的恒流開關， 直到恒流器頂部水槽稍有水益處， 而恒流器排水管無明顯積水為宜。
小心用手指甲輕推 SZ283 的膠套（注意不要用手擰， 以免損壞 SZ283）， 直到膠套安全脫出， 保存好膠套及其中的液體。 將 SZ283 插入恒流器孔座中（小心： 不要碰壞傳感器頂端的玻璃頭）。
膠套液體帶有輕微的腐蝕性， 如果皮膚上沾上液體， 只需用水沖洗干凈即可。
1.6、 安裝在線儀表 YZ60-B
YZ60-B 可以通過導軌固定到墻上， 還可以安裝在柜體面板上， 但無論如何安裝， 它與恒流器之間的距離都不能超過 3 米， 因為 SZ283 和 YZ63-B 上都只有 3 米長的電纜， 如果需要更遠的距離必須選配專用的延長線以免信號衰減過多。 離恒流器盡可能運的地方安裝好導軌或柜體， 然后打開儀表后蓋， 通過防水接線頭將電源、 溫度和 CLO2 信號線引入儀表內， 按接線圖完成電氣連接， 蓋上后蓋再固定到導軌或柜體面板上。 這樣機械安裝過程就算結束了。
意大利匹磁 二氧化氯傳感器SZ283電極
2、 電氣連接
2.1、 電源和電流負載連接
YZ60-B 型檢測儀采用直流供電， 供電電壓范圍為 18V-36V， 4-20mA 輸出電流直接取于供電電源， 所以建議電源和輸出電流采用一根兩芯屏蔽電纜， 其中一芯用于電流輸出，
一芯用于電源正極， 屏蔽接地線， 如圖 9 所示。
圖9 電源電流輸出連接
1 TP+ PT100 紅色線
2 TP- PT100 蘭色線
3 TP- PT100 屏蔽線
4 R SZ283 屏蔽線
5 IN SZ283 黑色線
6 EL SZ283 白色線
意大利匹磁 二氧化氯傳感器SZ283電極
五、 YZ60-B 在線檢測儀功能
YZ60-B 型 CLO 2 在線檢測儀的最主要功能是檢測顯示取樣水中 CLO 2 的含量并輸出與之對應的電流。 在線檢測儀采用 ABS 塑料和鋁型材組成的密封外殼， 具備防水、 防潮、防腐和散熱的功能。 內部電路設有多重隔離以確保產品具有優良質量、 高可靠性， 有復位、過載保護及接線錯誤保護功能。 該儀表帶有 Eprom 停電記錄功能， 確保儀表參數掉電后不丟失。 為該產品專門設計的軟件功能強大、 性能優越、 操作簡單。 背亮式 LCD 顯示、
中英文雙語菜單和處理軟件的提示使整個參數設置過程簡單明了， 即使是未受過專門訓練的操作人員也能進行操作。
主要技術參數：
①供電電源： 直流電壓范圍為 18V~36V， 最高隔離電壓 1000 伏， 具備瞬態浪涌電流抑制保護能力和極限反轉保護；
②功耗： 電流小于 120mA， 自身功率消耗小于 3W；
③量程： 0~2 /20ppm 可選；
④輸出電流： 4~20 mA， 非線性失真<0.1FS， 額定輸出電流溫漂≤50ppm/℃， 額定輸出過流限制保護 25 mA±10%， 兩線端口具備瞬態浪涌電流抑制保護能力， 額定負載 250 歐；
⑤電極恒電壓值： -200mV；
⑥軟件濾波時間： 60s；
⑦溫度補償： 2% /℃。
按鍵： 檢測儀設置了五個按鍵MENU、INC 、DEC 、EXIT 、ENT ， 這五個按鍵在不同的設置頁面中起不同的作用， 具體請見參數設置篇。
| 按鍵 | 符號 | 功能 |
| MENU | 菜單 | 進入?yún)?shù)設置頁 |
| INC | 下移/加一 | 修改數據時作為 + 鍵 菜單中作為條目下移鍵 |
| DEC | 上移/減一 | 修改數據時作為 - 鍵 菜單中作為條目上移鍵 |
| EXIT | 返回/退出 | 修改數據時退出不保存 菜單中返回到上級頁面 |
| ENT | 確認 | 確認保存數據 確認選擇條目保存 |
⑤ 恢復參數⑥ 溫度補償⑦ 零點校正⑧ 實數校正
意大利匹磁 二氧化氯傳感器SZ283電極

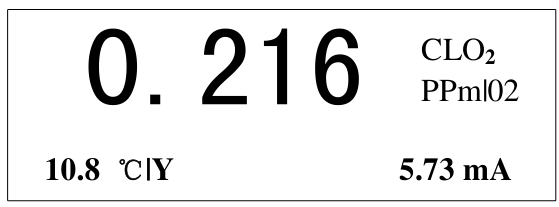

1液晶顯示頁面：
頁面中間的大數字顯示當前測量值； 測量物質為 CLO 2 ； PPm|02 的意義是量程為 02，單位 PPm； 10.8 ℃ |Y 則指水溫為 10.8℃且參與了測量校正； 右下角的小數字 5.73mA 表示在量程為 0~2ppm 的情況下檢測儀輸出的電流。
顯示內容與設置的參數有關。 如測量物質有 CLO 2 / CL 2 / O 3 、 量程 02/20 PPm 可選、溫度不參與控制會顯示 10.8 ℃ |N、 溫度探頭損壞或接線錯誤則顯示 No or Err 等等.

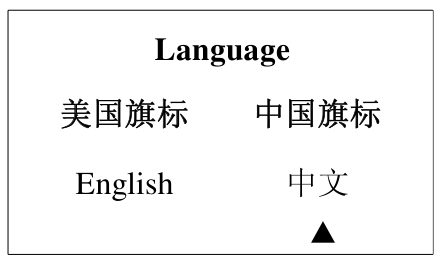

2、 中英文選擇菜單

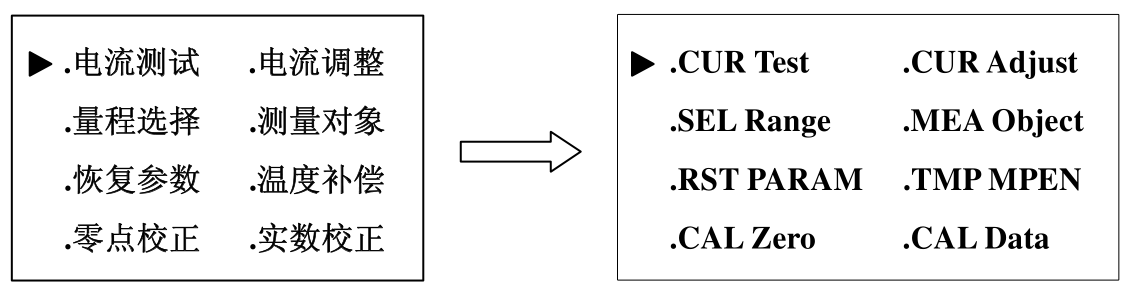

3、 主菜單：此頁提供了用戶可能用到的所有參數。
4、 電流測試頁

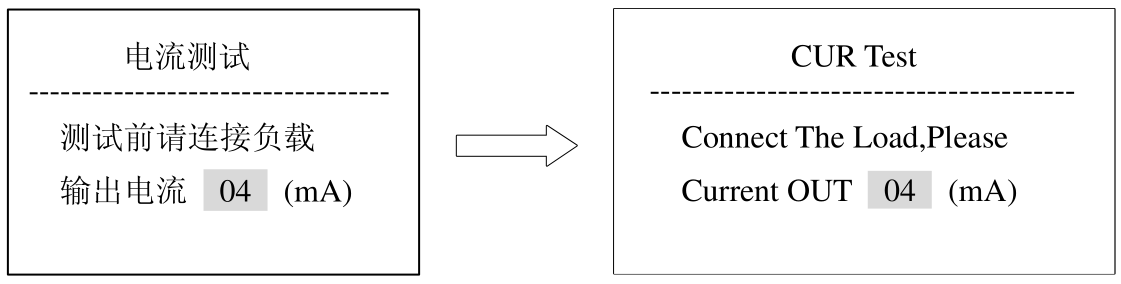

進入該頁面后檢測儀暫屏蔽根據實際測量而計算出的電流， 轉而輸出顯示電流即4mA。
5、 電流調整頁

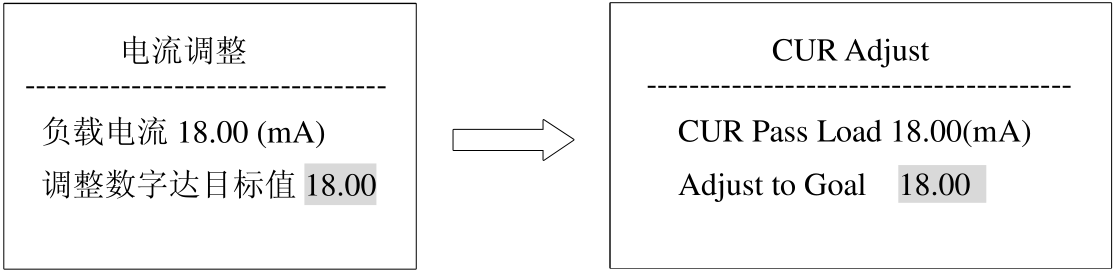

儀表輸出電流因溫度變化會產生一定的漂移(≤50ppm/℃) ， 本設置頁提供了 手動補償電流漂移的方法， 補償范圍±1. 00 mA。

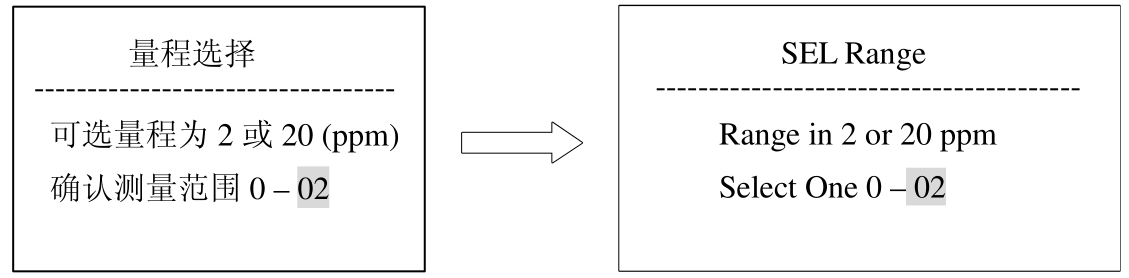

6、 量程選擇頁
檢測儀提供了 2 或 20 ppm 兩擋量程。

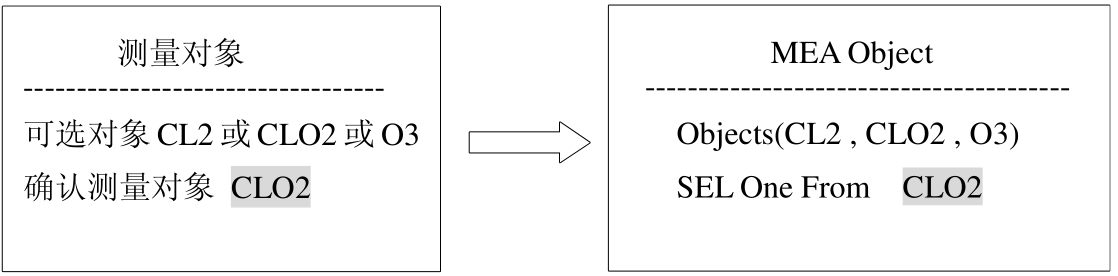

7、 測量對象頁
SZ283 能夠測量的物質包括 CLO2、 CL2 和 O3， 本項默認設置為 CLO2。
8、 恢復出廠參數頁面

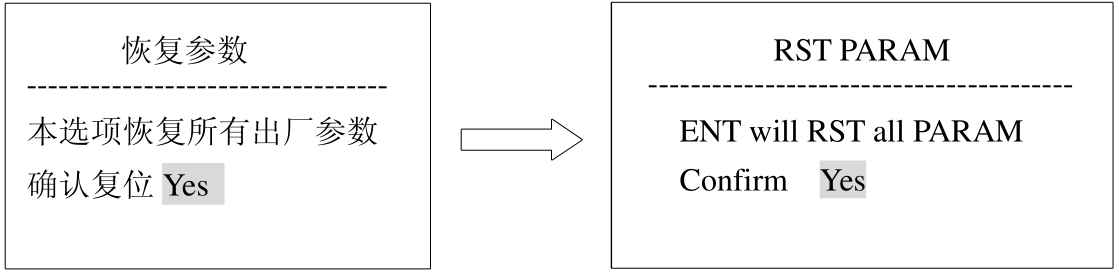

當用戶錯誤地設置了 參數或設置參數后沒有達到預期的效果便可進入本頁面修復參數。 選擇 YES 并確認， 用戶之前設置的參數將被出廠參數代替。
9、 溫度補償頁
水溫對 SZ283 信號感應有較大影響， 一般情況下 20℃為溫度補償平衡值。 當水溫＞20℃時儀表顯示值大于實際值， 同樣當水溫＜20℃時儀表顯示值小于實際值。 正常測量情況下應有溫度補償， 除非溫度傳感器損壞， 溫度補償系數 2% /℃。
10、零點校正頁
儀表將當前測量值作為基點保存， 實際測量時減去該基點， 即零點校正。
11、 實數校正頁
前測量值和校正值被儀表記錄， 實際測量時作為比列關系參與運算即斜率校正。
12、 參數保存提示頁
參數設置：大多數儀表有許多繁雜的參數需要設置， 使得不熟悉的用戶無從下手， 不能很好地使用儀表， 而 YZ60-B 在線檢測儀則一切從用戶的角度出發， 固化了絕大多數的參數， 只留下幾個必要的參數供用戶設置或選擇。
意大利匹磁 二氧化氯傳感器SZ283電極
1、 進入設置菜單
在正常測試頁面下持續按住鍵 MENU4 秒鐘， 檢測儀將切換到語言選擇頁面，閃爍的上三角光標指示選擇語言為中文，ENT鍵按下后就能進入主菜單。INC\EDC兩鍵可以將光標移到需要的條目， 然后按下ENT便能進入具體參數的設置， 如果參數設置結束或想退出設置請鍵入,EXIT返回上級菜單。
2、電流測試、 電流調整、 量程選擇、 測量對象、 恢復參數菜單
以上幾個參數設置方法基本相同， 這里只簡要介紹。 測試輸出電流的目的是為了查看儀表 YZ60-B 的輸出信號是否正確無誤地連接到負載上， 在電流測試頁中通過INC或EDC鍵改變輸出電流的大小， 同時查看負載上是否有相應的信號變化就能判斷； 在電流調整、 量程選擇、 測量對象、 恢復參數頁面中也是用加減改變具體數字或選擇對象， 然后確認， 此時彈出參數保存提示頁面顯示更改已被儀表接受。
3、 溫度補償設置

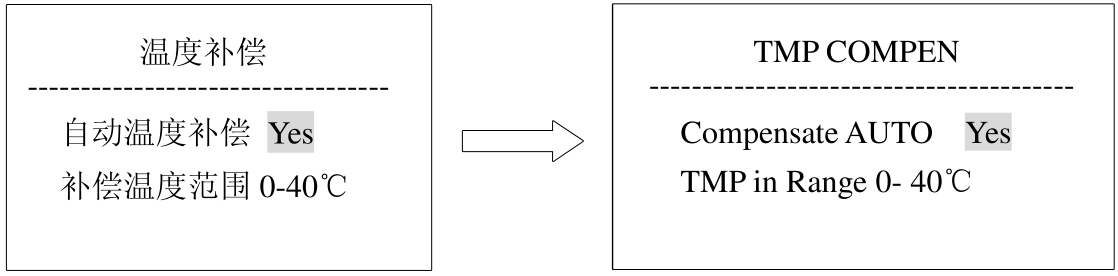

4、 溫度補償界面中可以設置水溫是否參與測量值補償， “自動溫度補償” 后面選擇Yes 則水溫參與測量值計算， 同時還可以進一步設置溫補范圍， “自動溫度補償” 后面選擇 No 儀表不考慮水溫條件。
恒流器中通入蒸餾水或無氯地下水， 在測量顯示頁面中待顯示數據穩定 5-10 分鐘后再進入零點校正頁面， 按下ENT鍵， 存儲當前零點數據。
與零點校正一樣， 校正前恒流器中應通入 CLO 2 含量固定的水溶液(例 1.2PPm)， 在測量顯示頁面中待顯示數據穩定 5-10 分鐘， 如果顯示值(例 1.008PPm)與 CLO 2 實際含量(例
1.200PPm)差別較大則再進入實數校正頁面校正參數， 按下圖所示改變參數 (按住 INC 或DEC 鍵不放參數會連續跳變)， 確認即可保存設置。 注意修改溫度補償條件后應再次進行實數校正。
注意： 斜率校正的正確方法 —— 先設置好溫度補償條件， 然后通入無氯水流， 待實測值穩定幾分鐘后切換到零點校正頁保存參數， 然后退回到正常測量狀態， 看是否顯示零或接近為零， 否則重新進行零點校正。 之后， 再通入實測水流， 待測量數據穩定幾分鐘后， 再切換到實數校正頁設置保存參數。 測量值計算公式如下
意大利匹磁 二氧化氯傳感器SZ283電極
六、 化學校正
零點校正： 當系統初次使用時， 為了補償電極間的潛電流， 零點校正顯得非常必要。
將傳感器放入恒流器中， 用蒸餾水作水樣， 將水流調到一定的流量， 讓讀數穩定 10-20 分鐘（如果不是充分蒸餾的水， 水中可能殘余有氧化物）。 零點校正只有當電零位受到影響
才有必要， 如將通電的傳感器暴露在空氣中。
斜率校正： 在斜率校正之前， 應保證合適水流量， 正確的零點電流及讀數顯示穩定。
從恒流器出水口取水樣， 進行化學分析， 檢測 CLO 2 的濃度（建議用 DPD 法）， 再根據分析值進行校正。 在校正前應用濾紙清潔鉑金環（見維護篇）。
七、 維護
監控儀： 高質量的器件和多重信號隔離措施保證了監控儀具有極高的可靠性， 但是還是應定期進行日常維護， 以確保監控儀殼體上沒有水粒、 沒有被腐蝕、 電纜接觸良好。
傳感器： 傳感器鉑金環表面清潔情況對系統的正常測量至關重要， 應定期對傳感器仔細檢查， 如果有污物或顯示值與化學分析偏離較大（如 0.05mg/l 以上）， 則必須對鉑金環進行清潔校正。
建議清潔的方法如下：
1． 在斷電的情況下從恒流器中取出傳感器
2． 將鉑金浸在 5%HCL 溶液中 30 秒， 也可用柔軟的棉紙小心輕擦鉑金環
3． 用去離子水或自來水沖洗干凈
4． 將傳感器重新裝進恒流器中， 重新運行傳感器
恒流器： 對恒流器的維護主要是檢查內部各通孔是否有污物堵塞， 以保證水流無阻通過；定期清除恒流器前過濾器中的雜物， 確保通過恒流器水流的壓力。
